AICFD是由天洑软件自主研发的一款通用的智能热流体仿真软件,可针对复杂流动和传热现象进行快速智能仿真,在航空航天、车辆交通、能源动力、电子电器、生物工程、船舶水利、环境工程、体育工程等领域有广泛应用。AICFD 2022R2版本在前处理、求解器、软件专用模块及AI特色模块多个方面进行了全面升级优化。
一、前处理升级
AICFD 2022R2版本新增了总压入口、质量流量出口边界条件,可应对更多、更复杂的工程问题。
![](http://n.sinaimg.cn/spider20220810/7/w400h407/20220810/0c52-5d2c9a20a5802c212a0f023b532eb8c6.png)
边界条件列表
新版本实现了计算域/边界/交界面自动创建,该功能简化了多域模型的前处理操作,如在电子散热分析中,模型通常比较复杂,包含多个计算域以及百量级别的交界面,该功能优势体现尤为明显。
![](http://n.sinaimg.cn/spider20220810/250/w686h364/20220810/7a2d-5a52bf2750dbb89f651d98899da6d425.png)

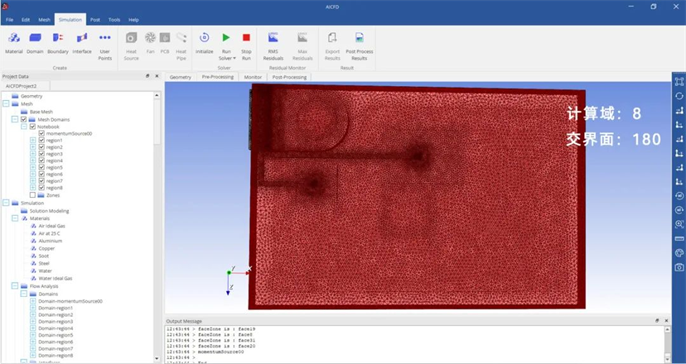

笔记本散热仿真案例
二、求解稳定性、收敛性提升
AICFD 2022R2版本针对求解器底层算法进行了深度优化,提升了求解稳定性、收敛性,以及跨尺度求解能力。
案例. 阀门压损分析案例
① 案例模型
![](http://n.sinaimg.cn/spider20220810/167/w686h281/20220810/fe8a-83868e190ca56a72cb4b008ff23eb681.png)

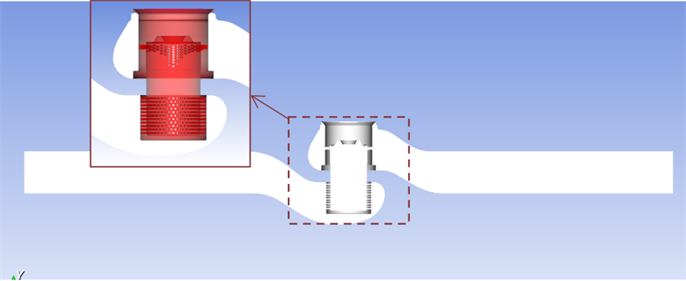

阀门几何模型
② 计算条件:入口速度:10.69m/s;静压出口;湍流模型:Standard k-epsilon。
③ 计算结果:
![](http://n.sinaimg.cn/spider20220810/83/w686h197/20220810/7023-72044c3a1ff13b0050299302ed19bfe9.png)

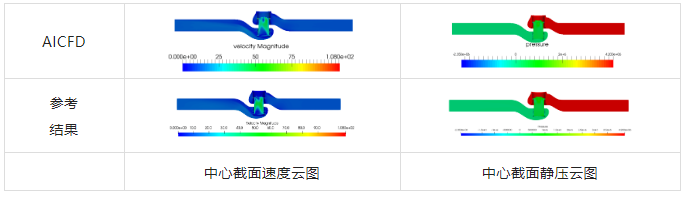

阀门流场对比
![](http://n.sinaimg.cn/spider20220810/25/w686h139/20220810/99c0-65098cb104a7272ba205cce89fe2c21e.png)

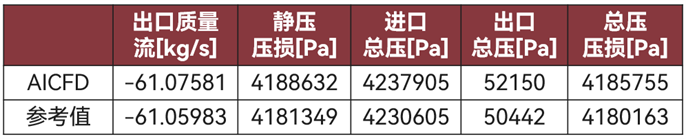

阀门压损统计
三、旋转机械专用模块
1. 全新前处理向导
AICFD 2022版本通过结合旋转机械仿真设置的特点,将整个前处理流程设置模板化,一步步引导用户操作,降低使用门槛,减少对仿真工程师CFD理论基础的要求。向导模式中,在关键步骤均设置了错误检查机制并及时提示,避免用户遗漏或错误设置。模型初始化后,自动创建对应边界条件和交界面属性,减少前处理设置的工作量。
![](http://n.sinaimg.cn/spider20220810/575/w686h689/20220810/ff78-065fbbb77bd87596fdce3a6e67a7926b.png)

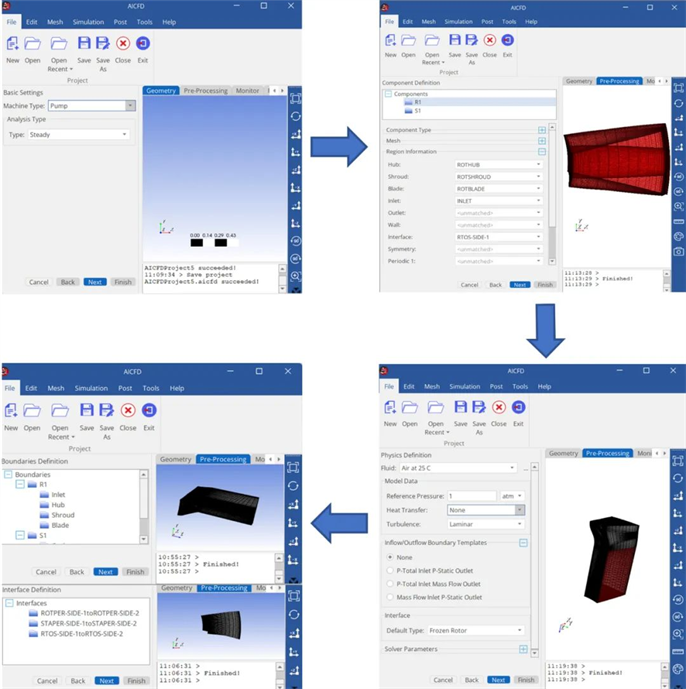

前处理向导主要设置流程
2. 专用后处理模块
针对叶轮机械设计分析需求,AICFD 2022R2版本提供了不同方向流面上的流场分布以及数据提取展示功能,具体如下:
① Blade to Blade 平面,用于展示转静子流面的流动过渡情况;
② 子午平均面,展示沿周向平均的流场分布;
③ Turbo Chart,展示不同位置流场物理量的分布,包括不同叶高位置叶轮表面的变量变化曲线,以及流向物理量的平均值变化趋势,周向、径向具体位置物理量分布等;
④ Turbo Surface和Turbo Line功能,用于查看流场中指定位置的曲面和曲线上的物理量分布.
![](http://n.sinaimg.cn/spider20220810/334/w690h444/20220810/c4ad-073df46a9889ac5ed7be312ca98c02e7.png)

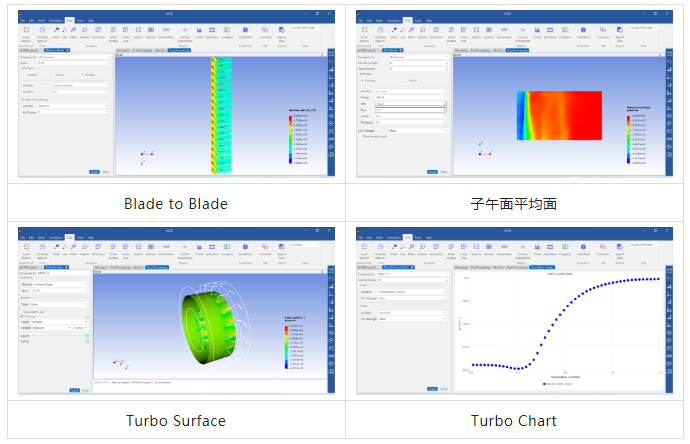

专用后处理功能
3. 高精度交界面求解算法
AICFD 2022R2版本针对旋转机械中交界面的求解算法进行了深度优化,提升了求解精度和稳定性。
![](http://n.sinaimg.cn/spider20220810/145/w688h257/20220810/249c-f6239146c5c668ccaa9c8b414dd49cc4.png)

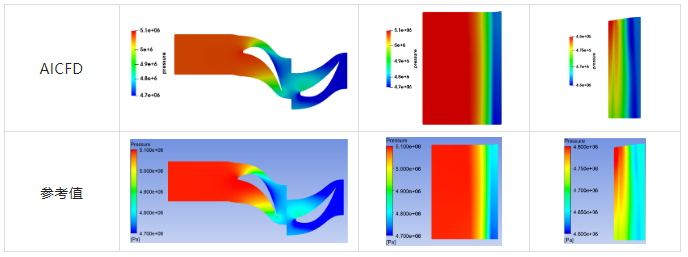

可压缩轴流涡轮B2B、子午面压力云图
![](http://n.sinaimg.cn/spider20220810/13/w686h127/20220810/c044-c6ca6c4640f2bf3b7259106f78fa49c6.png)

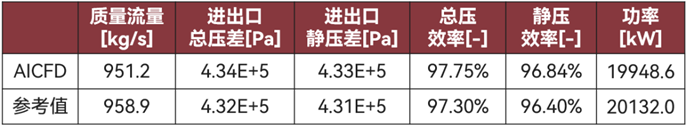

表1 可压缩轴流涡轮案例仿真结果
四、AI底层算法优化
AICFD 2022R2版本针对AI预测功能,优化了底层算法,提升了预测精度以及稳定性。
案例. 新能源电池包散热分析
① 案例模型
![](http://n.sinaimg.cn/spider20220810/256/w686h370/20220810/0407-dfc70830034c0761479b3a54a0c0adad.png)

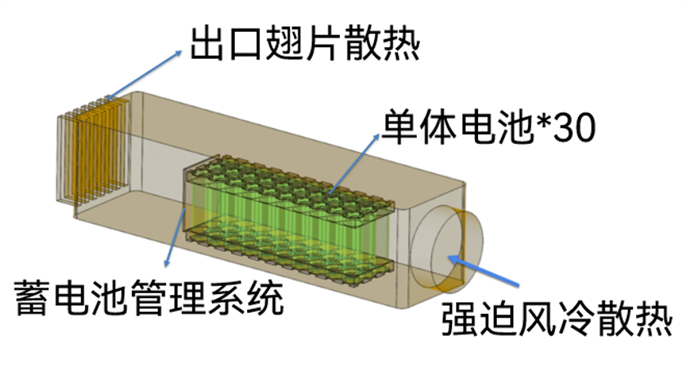

电池包几何模型
② 计算条件:样本变量:入口速度;样本区间:[10-30]m/s;样本数量:10;预测速度:20m/s。
![](http://n.sinaimg.cn/spider20220810/323/w686h437/20220810/7083-ff90492a0816fcc47c023ac6a766bd09.png)

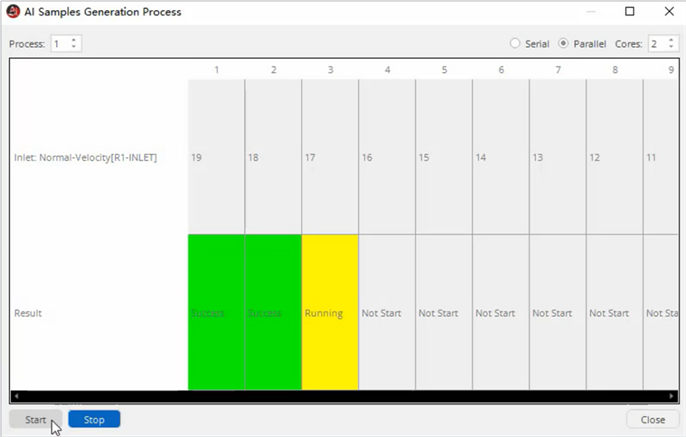

电池包10组样本计算
③ 计算结果
![](http://n.sinaimg.cn/spider20220810/111/w687h224/20220810/4150-47f3523fc650f9d5bb3f6219b639fd89.png)
电池包流场、温度场对比
![](http://n.sinaimg.cn/spider20220810/15/w686h129/20220810/bec9-34cc7e298bd6977350014aab0ecb86c5.png)

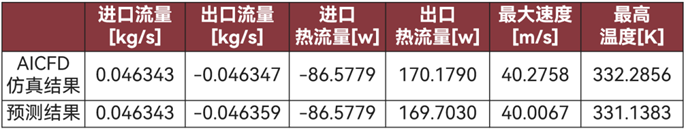

电池包统计结果对比
AICFD 2022R2版本详细功能及案例介绍,可登录天洑官网前往查看,欢迎大家试用!
